PENSILINA TUNNEL CON TIRANTI

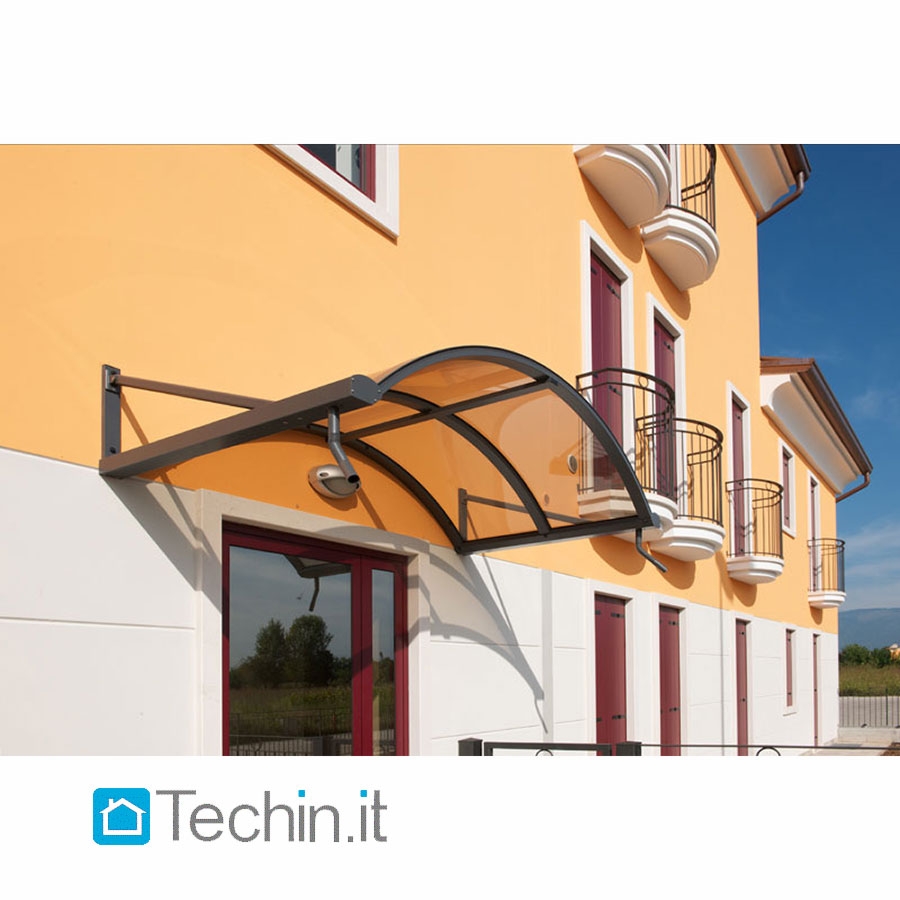

Questa pensilina garantisce un'ottima protezione dagli agenti atmosferici grazie alla forma curvata e al ridotto ingombro che deriva dalla mancanza di sostegni nella parte inferiore. Ripara infissi e porte d'ingresso con sopraluce tondo e anta apribile verso l'esterno. Grazie ai profili laterali con funzione di grondaia, supportati da tiranti, permette inoltre la raccolta dell'acqua piovana ed il convogliamento allo scarico posto in testa, attraverso un beccuccio rompigoccia. La pensilina TUNNEL con tiranti d'importanza all'ingresso principale di una casa o di un fabbricato industriale privo di cornici.

- Per sporgenza fino a cm. 150 certificata da TÜV per carichi fino a 170daN/m2.
- Per sporgenza da cm. 160 fino a cm. 200 testata da TÜV per carichi fino a 130daN/m2.
Rimangono a carico del Committente la predisposizione dei sistemi di fissaggio, la valutazione dell’idoneità statica del prodotto al luogo di installazione e alla destinazione d’uso.

Il Modello LUNA si può avere con le seguenti caratteristiche e dimensioni:

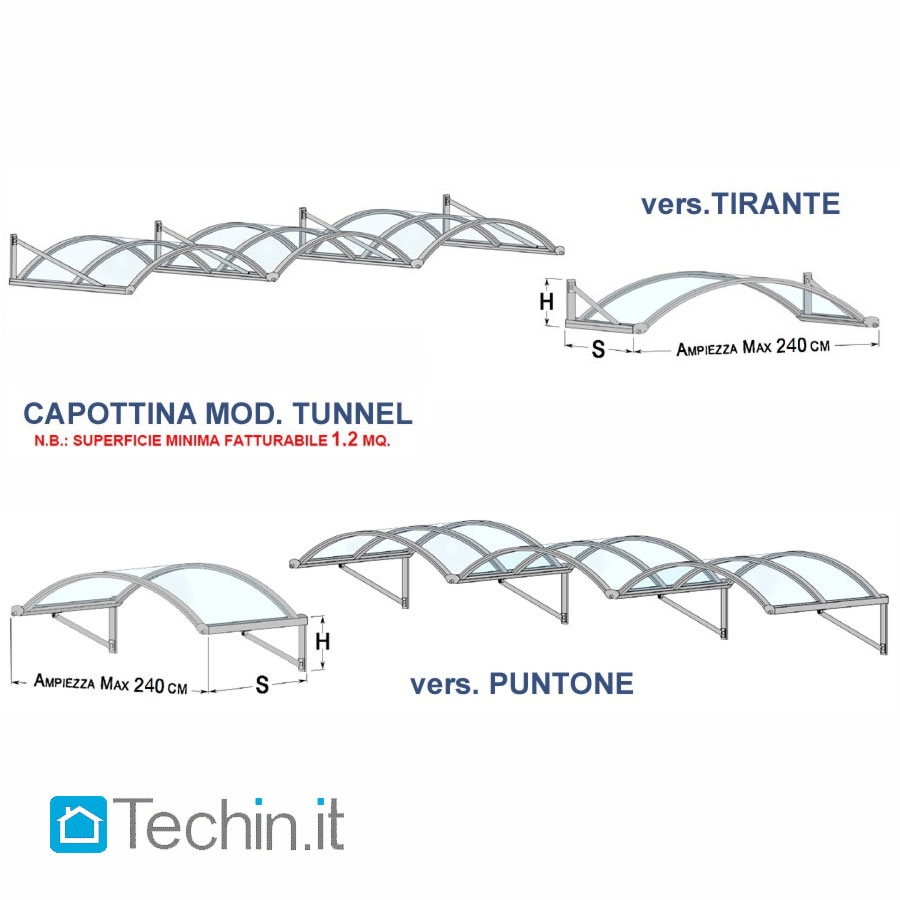

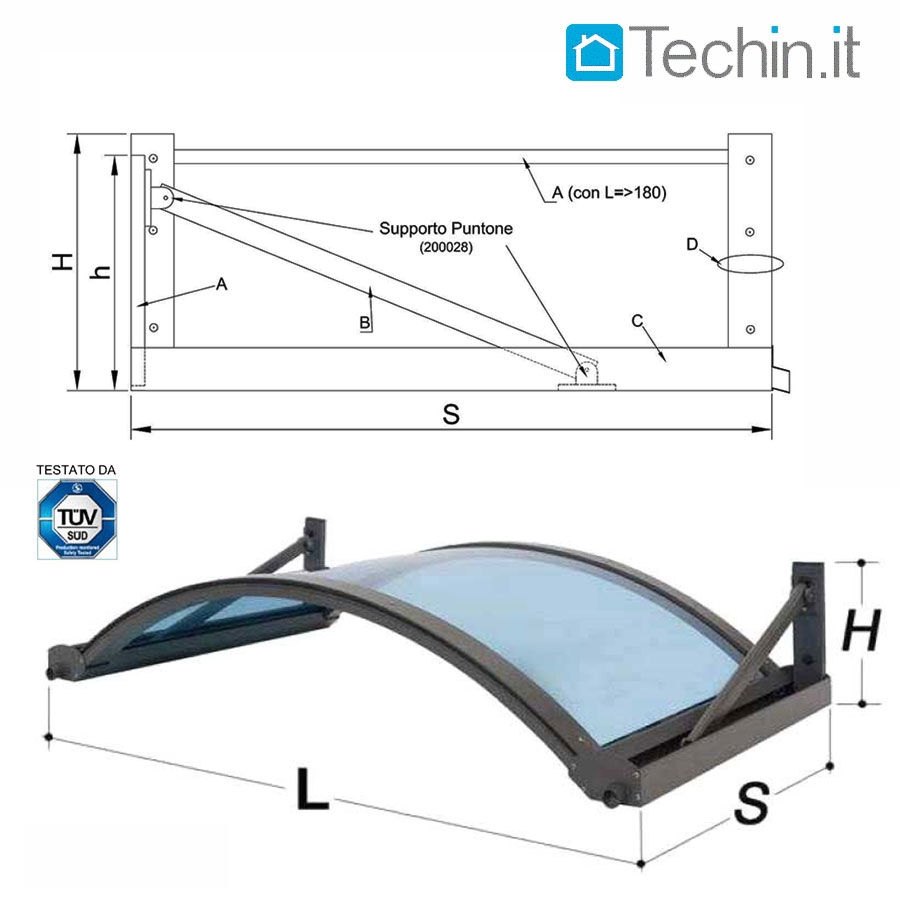

- LUNGHEZZA ARCO : min. mm. 1400 - max 2400 replicabile all'infinito

- SPORGENZA : min. mm. 800 - max mm. 2000 (passo mm. 100)

- H ALTEZZA : da min.mm. 310 a max mm. 480 (ingombro staffe)

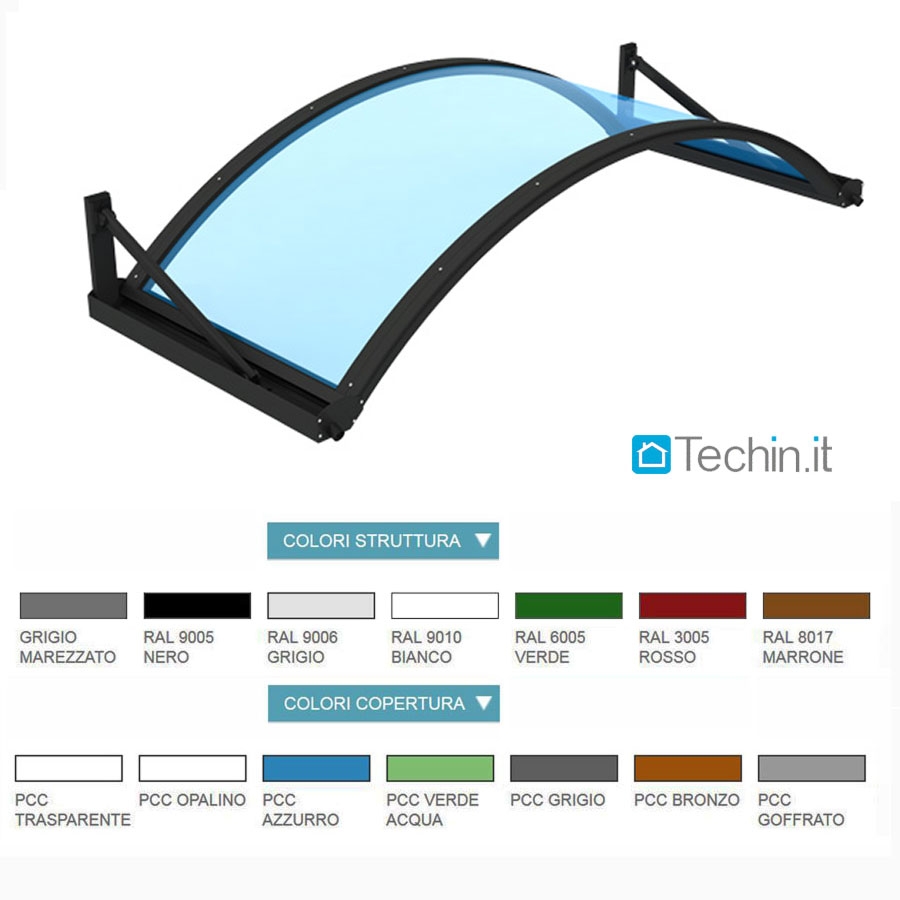

- La struttura di sostegno è costruita in lega di alluminio 6060 T5, la forma tonda della copertura viene realizzata con diversi raggi di arcatura (1/5 - 1/3 - 1/2) o su misura a seconda delle esigenze del cliente. Viene fornita preassemblata, con trattamento di verniciatura mediante polveri epossidiche nelle tinte:

- GRIGIO MAREZZATO
- RAL 9005 NERO
- RAL 9006 GRIGIO
- RAL 9010 BIANCO
- RAL 6005 VERDE
- RAL 3005 ROSSO
- RAL 8017 MARRONE

- La copertura è realizzata con lastre modulari di policarbonato compatto (PCC) spessore 4mm. complete di profilo fermalastra con guarnizioni di tenuta.
Le lastre sono fornite smontate e sono disponibili nei colori a scelta:

- PCC TRASPARENTE
- PCC OPALINO BIANCO
- PCC AZZURRO
- PCC VERDE ACQUA
- PCC GRIGIO
- PCC BRONZO
- PCC GOFFRATO

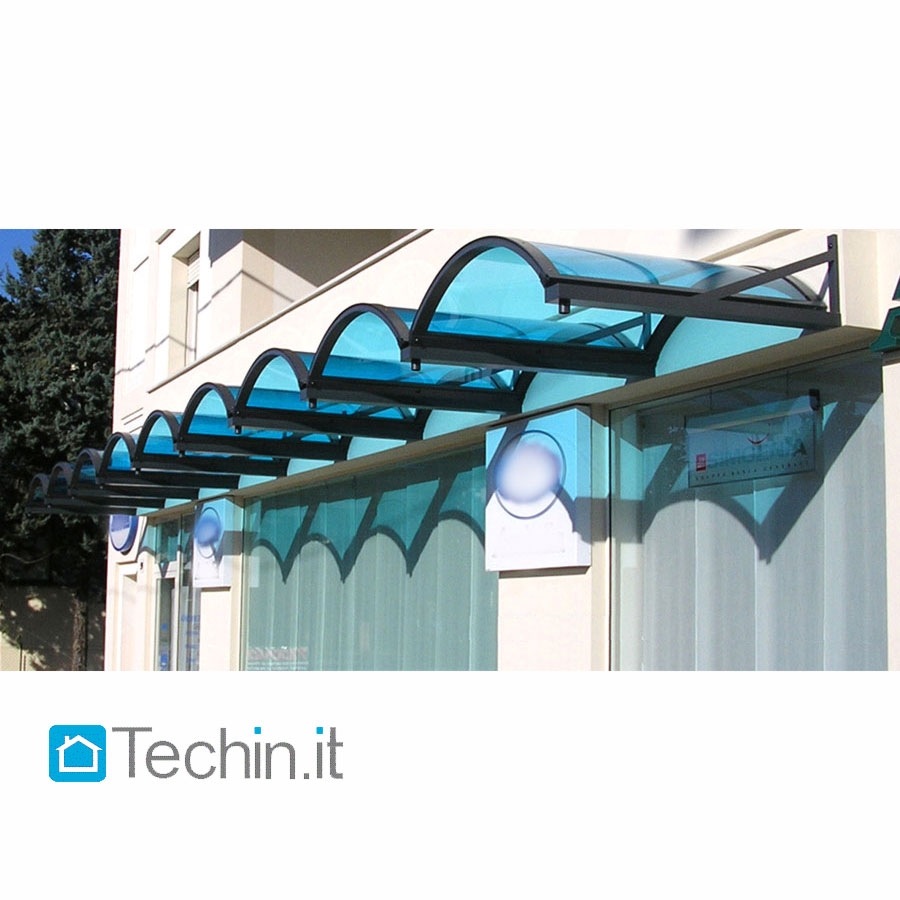

Grazie alla sua struttura modulabile e al suo design possono essere utilizzate come protezione di ingressi o coprifacciata di qualunque edificio.

Estremamente pratica e versatile grazie alle ampie dimensioni in cui puo' essere fornita (fino a 4,80 mq per ogni arco) può essere impiegata anche a protezione di superfici ampie o situazioni particolaricon risultati estetici e funzionali molto validi.

Tutti i modelli di pensiline sono stati sottoposti ai rigorosi test basati sul protocollo di prova PPP55015B:2011 elaborato dall’ Ente Notificato TÜV SÜD sulla base delle seguenti normative
internazionali (EUROCODICI):
UNI EN 1991-1-3:2010 “Azione su strutture - Carico da neve”
UNI EN 1991-1-4:2010 “Azione su strutture - Azioni del vento”

La pensilina Mod. Luna ha uno schema di montaggio molto semplice: l’installazione viene eseguita senza l’ausilio di personale esperto e non necessita di attrezzature particolari.
